Kleurcode van geleiders: wat zegt het AREI?

Ja, maar Boek 1 legt maar twee kleurregels vast. Groen-geel is voorbehouden aan de bescherming, de equipotentiaalverbindingen en de geaarde actieve geleiders, en blauw aan de nulgeleider. Voor de lijngeleiders verbiedt de tekst groen, geel en combinaties daarvan, zonder zelf een kleur op te leggen.

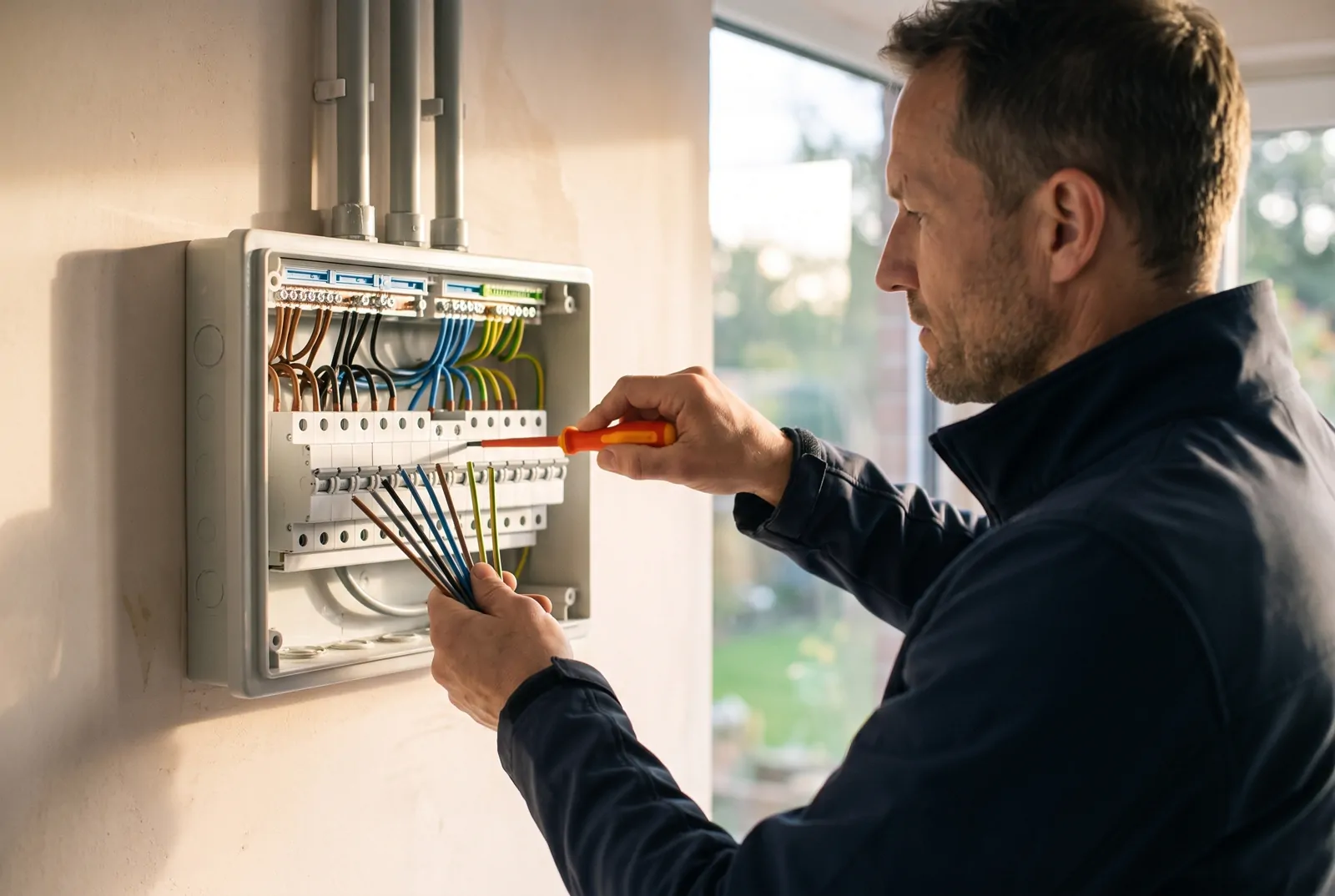

De basisregel: onderafdeling 5.1.6.2

Onderafdeling 5.1.6.2 van Boek 1 gaat over de kleurcode van geïsoleerde geleiders. Ze geldt voor geleiders in installatiesystemen (buizen, kokers, goten, lijsten, kabelgoten, kanalen) en in elektrische leidingen. De regel telt vier punten.

• Een geleider die met de combinatie groen en geel is aangeduid, dient als beschermingsgeleider (PE), als equipotentiaalgeleider of als geaarde actieve geleider (PEN, PEM en PEL). De combinatie loopt over de volledige lengte van de geleider.
• Groen, geel, of een van die kleuren in een meerkleurige combinatie, is verboden op de isolatie van actieve geleiders, behalve voor de geaarde actieve geleider (PEN, PEM en PEL).
• Blauw is voorbehouden aan de nulgeleider in kringen die er een hebben.
• In een kring zonder nulgeleider mag de blauwe geleider van een meeraderige kabel voor iets anders dienen, maar nooit als beschermingsgeleider of equipotentiaalgeleider.

Dezelfde onderafdeling voorziet een afwijking: geel of groen mag in de leidingen van bedienings-, controle-, signalisatie- en meetkringen, op voorwaarde dat hun sectie kleiner is dan 1,5 mm². Onderafdeling 5.2.6.2, over de aansluiting van toestellen op de installatie, herneemt dezelfde regels en dezelfde afwijking.

En de fasegeleider?

De passages van Boek 1 over kleuren geven geen verplichte kleur voor de lijngeleiders. Ze zeggen alleen wat een lijngeleider niet mag zijn: groen, geel, groen-geel of meerkleurig met een van die kleuren. Voor de rest verwijst onderafdeling 5.2.1.1 naar de door de Koning bekrachtigde of door het NBN geregistreerde norm voor de identificatiecode van elektrische leidingen.

Het aandachtspunt is blauw: in een kring met een nulgeleider dient een blauwe geleider niet als fase. Blauw is daar voorbehouden aan de nulgeleider, en alleen in een kring zonder nulgeleider laat de tekst een ander gebruik toe.

De beschermingsgeleider en de equipotentiaalverbindingen

Volgens onderafdeling 5.4.3.3 is de isolatie van een beschermingsgeleider, al dan niet in een kabel, groen-geel zoals bepaald in de norm. Er zijn drie uitzonderingen:

• in een platte soepele leiding met 3 geleiders zonder bijkomende mantel hoeft de middelste geleider die kleur niet te hebben: hij is de beschermingsgeleider als de kring er een heeft;
• bij voorgemonteerde leidingen waarvan de isolatie bestand is tegen weersinvloeden, mag de aanduiding op een andere manier dan met een kleur;
• als het technisch onmogelijk is de isolatie groen-geel te kleuren, mag een andere kleur, op voorwaarde dat die verschilt van de enige kleur van de lijngeleiders en van blauw.

Ook de hoofdequipotentiaalgeleider en de bijkomende equipotentiaalgeleiders hebben een groen-gele isolatie (onderafdelingen 5.4.4.1 en 5.4.4.2). De rol van die verbindingen leest u in ons artikel over de aarding.

Oude huishoudelijke installaties

Boek 1 aanvaardt afwijkingen voor de bestaande delen van oude huishoudelijke installaties, dat wil zeggen installaties die ter plaatse zijn uitgevoerd vóór 1 oktober 1981 (afdeling 8.1.1). Volgens punt 10 van afdeling 8.2.1 mogen daar in gebruik blijven:

• een beschermings-, aard- of equipotentiaalgeleider die niet groen-geel is aangeduid;
• actieve geleiders of beschermingsgeleiders met een groene of gele isolatie.

Eén grens blijft, ook in die installaties: een actieve geleider die met de combinatie groen en geel is aangeduid, zoals bepaald in de norm, is verboden. De afwijking geldt bovendien alleen voor de bestaande delen. Wat u toevoegt of vervangt, volgt de regel van onderafdeling 5.1.6.2.

Wat verandert er op het schema en het plan

De kleuren staan niet op het eendraadschema. Voor een huishoudelijke installatie vraagt onderafdeling 3.1.2.2 wel de kenmerken van de leidingen: type, sectie en aantal geleiders, en de plaatsingswijze. Het aantal geleiders toont of een kring een nulgeleider en een beschermingsgeleider heeft, en dus waar blauw en groen-geel verwacht worden. De volledige inhoud van het schema staat in onze gids over de vereisten van het eendraadschema.
